Padrão de comunicação: HDLC

                    HDLC (High Level Data Link Control)

É um protocolo de comunicação que é utilizado no nível dois (enlace de dados), dos setes níveis ou camadas de serviço do modelo OSI, desenvolvido pela ISO para padronização de protocolos.Ele foi baseado a partir do protocolo SDLC da IBM sendo criado em 1975.

Características:

• Protocolo orientado a bit - utiliza o preenchimento de bit;
• Utiliza- se a partir da recomendação X25;
• Serial síncrona de transmissão;
•  Opera-se no modo de transmissão assíncrona em duas direções, com ambos ETD e ECD com aperfeiçoamento de uma função primária e secundária;
• Controle de erros Go-Back-N;
• Transmissão de half-duplex e full-duplex;
• Com configurações de suporte ponto-a-ponto e multiponto;
• Operações em linhas privadas ou discadas;
• Transmissões de dados através de frames;
• Clareza dos dados garantida bit suffing;
• Utilizado pelo método de sliding window em sua  transmissão;
• Pode -se  operar em três modos de resposta.

Família de protocolos HDLC

 Diversos protocolos basearam-se no HDLC:

Definições:

As suas estações podem ser:

 - Primárias: Os enlaces são contidos e  podem enviar comandos;
 - Secundários: Operam sob o controle das primárias e são enviados respostas;
 - Combinadas  Pode -se transmitir tanto os comandos, quanto as respostas.

As configurações de enlace podem ser:

- Desbalanceadas: Estando uma estação primárias e uma ou mais secundarias;
- Balanceadas: Estando entre estações combinadas.

Os Modos de sua transferência de dados podem ser:

 - Modo de resposta normal (NRM):

• Configurações desbalanceadas;
• Ponto a Ponto ou Multi-Ponto;
• Secundário só transmitem quando têm permissão do primário.

 - Modo de balanceado assíncrono (ABM):

• Configurações balanceadas;
• Ponto a Ponto;
• Secundário pode transmitir sem a permissão do primário.

   - Modo de resposta assíncrono (ARM) :

• Configurações desbalanceadas;
• Ponto a Ponto
• Secundário pode transmitir sem permissão do primário.

 Formato de Tramas:

Campo de endereço extensível:

Campo de controle de 8 bits:

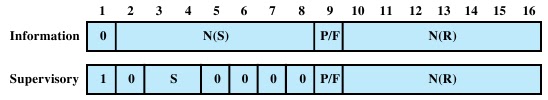

Campo de controle de 16 bits:

Protocolo HDLC: Comandos e Respostas:

Protocolo HDLC: Comandos e Respostas: (cont)

Exemplos de Operações HDLC:

Exemplos de Operações HDLC:

Publicado por: Flávio Barberino
